Organisasi System Komputer



>

Pendahuluan
Pada awalnya semua operasi pada sebuah sistem komputer ditangani oleh hanya seorang pengguna. Sehingga semua pengaturan terhadap perangkat keras maupun perangkat lunak dilakukan oleh pengguna tersebut. Namun seiring dengan berkembangnya Sistem Operasi pada sebuah sistem komputer, pengaturan ini pun diserahkan kepada Sistem Operasi tersebut. Segala macam manajemen sumber daya diatur oleh Sistem Operasi.
Pengaturan perangkat keras dan perangkat lunak ini berkaitan erat dengan proteksi dari perangkat keras maupun perangkat lunak itu sendiri. Sehingga, apabila dahulu segala macam proteksi terhadap perangkat keras dan perangkat lunak agar sistem dapat berjalan stabil dilakukan langsung oleh pengguna maka sekarang Sistem Operasi-lah yang banyak bertanggung jawab terhadap hal tersebut. Sistem Operasi harus dapat mengatur penggunaan segala macam sumber daya perangkat keras yang dibutuhkan oleh sistem agar tidak terjadi hal-hal yang tidak diinginkan. Seiring dengan maraknya berbagi sumberdaya yang terjadi pada sebuah sistem, maka Sistem Operasi harus dapat secara pintar mengatur mana yang harus didahulukan. Hal ini dikarenakan, apabila pengaturan ini tidak dapat berjalan lancar maka dapat dipastikan akan terjadi kegagalan proteksi perangkat keras.
Dengan hadirnya multiprogramming yang memungkinkan adanya utilisasi beberapa program di memori pada saat bersamaan, maka utilisasi dapat ditingkatkan dengan penggunaan sumberdaya secara bersamaan tersebut, akan tetapi di sisi lain akan menimbulkan masalah karena sebenarnya hanya ada satu program yang dapat berjalan pada satuan waktu yang sama. Akan banyak proses yang terpengaruh hanya akibat adanya gangguan pada satu program.
Sebagai contoh saja apabila sebuah harddisk menjadi sebuah sumberdaya yang dibutuhkan oleh berbagai macam program yang dijalankan, maka bisa-bisa terjadi kerusakan harddisk akibat suhu yang terlalu panas akibat terjadinya sebuah situasi kemacetan penggunaan sumber daya secara bersamaan akibat begitu banyak program yang mengirimkan request akan penggunaan harddisk tersebut.
Di sinilah proteksi perangkat keras berperan. Sistem Operasi yang baik harus menyediakan proteksi yang maksimal, sehingga apabila ada satu program yang tidak bekerja maka tidak akan menggangu kinerja Sistem Operasi tersebut maupun program-program yang sedang berjalan lainnya.
Tidak ada suatu ketentuan khusus tentang bagaimana seharusnya struktur sistem sebuah komputer. Para ahli serta perancang arsitektur komputer memiliki pandangannya masing-masing. Akan tetapi, untuk mempermudah pemahaman rincian dari sistem operasi di bab-bab berikutnya, kita perlu memiliki pengetahuan umum tentang struktur sistem komputer.

GPU= Graphics Processing Unit;
AGP= Accelerated Graphics Port;
HDD= Hard Disk Drive;
FDD= Floppy Disk Drive;
FSB= Front Side Bus;
USB= Universal Serial Bus;
PCI= Peripheral Component
Interconnect;
RTC= Real Time Clock;
PATA= Pararel Advanced Technology
Attachment;
SATA= Serial Advanced Technology
Attachment;
ISA= Industry Standard
Architecture;
IDE= Intelligent Drive
Electronics/Integrated Drive Electronics;
MCA= Micro Channel Architecture;
PS/2= Sebuah
portyang dibangun IBM untuk
menghubungkan mouse ke
PC;
Rujukan
[Silberschatz2005] Avi Silberschatz, Peter Galvin, dan Grag Gagne. 2005 . Operating Systems Concepts. Seventh Edition. John Wiley & Sons.
Prosesor
Secara umum, sistem komputer terdiri atas CPU dan sejumlah perangkat pengendali yang terhubung melalui sebuah bus yang menyediakan akses ke memori. Umumnya, setiap device controller bertanggung-jawab atas sebuah hardware spesifik. Setiap device dan CPU dapat beroperasi secara konkuren untuk mendapatkan akses ke memori. Adanya beberapa hardware ini dapat menyebabkan masalah sinkronisasi. Karena itu untuk mencegahnya sebuah memory controller ditambahkan untuk sinkronisasi akses memori.
Penyimpan Data
Dasar susunan media penyimpanan ialah kecepatan, biaya, sifat volatilitas. Caching menyalin informasi ke media penyimpanan yang lebih cepat; Memori utama dapat dilihat sebagai cache terakhir untuk media penyimpanan sekunder. Menggunakan memori berkecepatan tinggi untuk memegang data yang diakses terakhir. Dibutuhkan cache management policy. Cache juga memperkenalkan tingkat lain di hirarki penyimpanan. Hal ini memerlukan data untuk disimpan bersama-sama di lebih dari satu level agar tetap konsisten.
Gambar 3.1. Penyimpanan Hirarkis



Register
Tempat penyimpanan beberapa buah data volatile yang akan diolah langsung di prosesor yang berkecepatan sangat tinggi. Register ini berada di dalam prosesor dengan jumlah yang sangat terbatas karena fungsinya sebagai tempat perhitungan/komputasi data.
Cache Memory
Tempat penyimpanan sementara (volatile) sejumlah kecil data untuk meningkatkan kecepatan pengambilan atau penyimpanan data di memori oleh prosesor yang berkecepatan tinggi. Dahulu cache disimpan di luar prosesor dan dapat ditambahkan. Misalnya pipeline burst cache yang biasa ada di komputer awal tahun 90-an. Akan tetapi seiring menurunnya biaya produksi die atau wafer dan untuk meningkatkan kinerja, cache ditanamkan di prosesor. Memori ini biasanya dibuat berdasarkan desain memori statik.
Random Access Memory
Tempat penyimpanan sementara sejumlah data volatile yang dapat diakses langsung oleh prosesor. Pengertian langsung di sini berarti prosesor dapat mengetahui alamat data yang ada di memori secara langsung. Sekarang, RAM dapat diperoleh dengan harga yang cukup murah dangan kinerja yang bahkan dapat melewati cache pada komputer yang lebih lama.
Memori Ekstensi
Tambahan memori yang digunakan untuk membantu proses-proses dalam komputer, biasanya berupa buffer. Peranan tambahan memori ini sering dilupakan akan tetapi sangat penting artinya untuk efisiensi. Biasanya tambahan memori ini memberi gambaran kasar kemampuan dari perangkat tersebut, sebagai contoh misalnya jumlah memori VGA, memori soundcard.
Direct Memory Access
Perangkat DMA digunakan agar perangkat M/K (I/O device) yang dapat memindahkan data dengan kecepatan tinggi (mendekati frekuensi bus memori). Perangkat pengendali memindahkan data dalam blok-blok dari buffer langsung ke memory utama atau sebaliknya tanpa campur tangan prosesor. Interupsi hanya terjadi tiap blok bukan tiap word atau byte data. Seluruh proses DMA dikendalikan oleh sebuah controller bernama DMA Controller (DMAC). DMA Controller mengirimkan atau menerima signal dari memori dan I/O device. Prosesor hanya mengirimkan alamat awal data, tujuan data, panjang data ke pengendali DMA. Interupsi pada prosesor hanya terjadi saat proses transfer selesai. Hak terhadap penggunaan bus memory yang diperlukan pengendali DMA didapatkan dengan bantuan bus arbiter yang dalam PC sekarang berupa chipset Northbridge.
Media penyimpanan data yang non-volatile yang dapat berupa Flash Drive, Optical Disc, Magnetic Disk, Magnetic Tape. Media ini biasanya daya tampungnya cukup besar dengan harga yang relatif murah. Portability-nya juga relatif lebih tinggi.
Pada standar arsitektur sequential komputer ada tiga tingkatan utama penyimpanan: primer, sekunder, and tersier. Memori tersier menyimpan data dalam jumlah yang besar (terabytes, atau 10 12bytes), tapi waktu yang dibutuhkan untuk mengakses data biasanya dalam hitungan menit sampai jam. Saat ini, memori tersiser membutuhkan instalasi yang besar berdasarkan/bergantung pada disk atau tapes. Memori tersier tidak butuh banyak operasi menulis tapi memori tersier tipikal-nya write ones atau read many. Meskipun per-megabites-nya pada harga terendah, memory tersier umumnya yang paling mahal, elemen tunggal pada modern supercomputer installations.
Ciri-ciri lain: non-volatile, penyimpanan off-line , umumnya dibangun pada removable media contoh optical disk, flash memory.
Masukan/Keluaran
Gambar 3.2. Struktur M/K



Ada dua macam tindakan jika ada operasi M/K. Kedua macam tindakan itu adalah:
i. Setelah proses M/K dimulai, kendali akan kembali ke user program saat proses M/K selesai (Synchronous). Instruksi wait menyebabkan CPU idle sampai interupsi berikutnya. Akan terjadi Wait loop (untuk menunggu akses berikutnya). Paling banyak satu proses M/K yang berjalan dalam satu waktu.
ii. Setelah proses M/K dimulai, kendali akan kembali ke user program tanpa menunggu proses M/K selesai (Asynchronous). System call permintaan pada sistem operasi untuk mengizinkan user menunggu sampai M/K selesai. Device-status table mengandung data masukkan untuk tiap M/K device yang menjelaskan tipe, alamat, dan keadaannya. Sistem operasi memeriksa M/K device untuk mengetahui keadaan device dan mengubah tabel untuk memasukkan interupsi. Jika M/K device mengirim/mengambil data ke/dari memori hal ini dikenal dengan nama Direct Memory Access (DMA).
Bus
Pada sistem komputer yang lebih maju, arsitekturnya lebih kompleks. Untuk meningkatkan kinerja, digunakan beberapa buah bus. Tiap bus merupakan jalur data antara beberapa device yang berbeda. Dengan cara ini RAM, Prosesor, GPU (VGA AGP) dihubungkan oleh bus utama berkecepatan tinggi yang lebih dikenal dengan nama FSB (Front Side Bus). Sementara perangkat lain yang lebih lambat dihubungkan oleh bus yang berkecepatan lebih rendah yang terhubung dengan bus lain yang lebih cepat sampai ke bus utama. Untuk komunikasi antar bus ini digunakan sebuah bridge.
Tanggung-jawab sinkronisasi bus yang secara tak langsung juga mempengaruhi sinkronisasi memori dilakukan oleh sebuah bus controller atau dikenal sebagai bus master. Bus master akan mengendalikan aliran data hingga pada satu waktu, bus hanya berisi data dari satu buah device. Pada prakteknya bridge dan bus master ini disatukan dalam sebuah chipset.
Suatu jalur transfer data yang menghubungkan setiap device pada komputer. Hanya ada satu buah device yang boleh mengirimkan data melewati sebuah bus, akan tetapi boleh lebih dari satu device yang membaca data bus tersebut. Terdiri dari dua buah model: Synchronous bus di mana digunakan dengan bantuan clock tetapi berkecepatan tinggi, tapi hanya untuk device berkecepatan tinggi juga; Asynchronous bus digunakan dengan sistem handshake tetapi berkecepatan rendah, dapat digunakan untuk berbagai macam device.
Kejadian ini pada komputer modern biasanya ditandai dengan munculnya interupsi dari software atau hardware, sehingga Sistem Operasi ini disebut Interrupt-driven. Interrupt dari hardware biasanya dikirimkan melalui suatu signal tertentu, sedangkan software mengirim interupsi dengan cara menjalankan system call atau juga dikenal dengan istilah monitor call. System/Monitor call ini akan menyebabkan trapyaitu interupsi khusus yang dihasilkan oleh software karena adanya masalah atau permintaan terhadap layanan sistem operasi.
Trap ini juga sering disebut sebagai exception.
Setiap interupsi terjadi, sekumpulan kode yang dikenal sebagai ISR (Interrupt Service Routine) akan menentukan tindakan yang akan diambil. Untuk menentukan tindakan yang harus dilakukan, dapat dilakukan dengan dua cara yaitu polling yang membuat komputer memeriksa satu demi satu perangkat yang ada untuk menyelidiki sumber interupsi dan dengan cara menggunakan alamat-alamat ISR yang disimpan dalam array yang dikenal sebagai interrupt vector di mana sistem akan memeriksa Interrupt Vector setiap kali interupsi terjadi.
Arsitektur interupsi harus mampu untuk menyimpan alamat instruksi yang di-interupsi Pada komputer lama, alamat ini disimpan di tempat tertentu yang tetap, sedangkan pada komputer baru, alamat itu disimpan di stack bersama-sama dengan informasi state saat itu
Boot
Pada saat pertama CPU aktif, program pertama yang di eksekusi berada di ROM. Langkah berikutnya dijalankan sebuah program untuk memasukkan sistem operasi ke dalam komputer. Proses ini disebut Boot Strap.
Komputer Personal

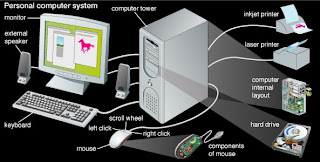

Berikut merupakan bagan sebuah komputer personal.
Gambar 3.3. Bagan Sebuah Komputer Personal


Rangkuman
Sistem Operasi harus memastikan operasi yang benar dari sistem komputer. Untuk mencegah pengguna program mengganggu operasi yang berjalan dalam sistem, perangkat keras mempunyai dua mode: mode pengguna dan mode monitor. Beberapa perintah (seperti perintah M/K dan perintah halt) adalah perintah khusus, dan hanya dapat dijalankan dalam mode monitor. Memori juga harus dilindungi dari modifikasi oleh pengguna. Timer mencegah terjadinya pengulangan secara terus menerus (infinite loop). Hal-hal tersebut (dual mode, perintah khusus, pengaman memori, timer interrupt) adalah blok bangunan dasar yang digunakan oleh Sistem Operasi untuk mencapai operasi yang sesuai.
Memori utama adalah satu-satunya tempat penyimpanan yang besar yang dapat diakses secara langsung oleh prosessor, merupakan suatu array dari word atau byte, yang mempunyai ukuran ratusan sampai jutaan ribu. Setiap word memiliki alamatnya sendiri. Memori utama adalah tempat penyimpanan yang volatile, dimana isinya hilang bila sumber energinya (energi listrik) dimatikan. Kebanyakan sistem komputer menyediakan secondary penyimpanan sebagai perluasan dari memori utama. Syarat utama dari penyimpanan sekunder ialah dapat menyimpan data dalam jumlah besar secara permanen.
Media penyimpanan sekunder yang paling umum adalah disk magnetik, yang meyediakan penyimpanan untuk program maupun data. Disk magnetik adalah alat penyimpanan data yang non-volatile yang juga menyediakan akses secara random. Tape magnetik digunakan terutama untuk backup, penyimpanan informasi yang jarang digunakan, dan sebagai media pemindahan informasi dari satu sistem ke sistem yang lain.
Beragam sistem penyimpanan dalam sistem komputer dapat disusun dalam hirarki berdasarkan kecepatan dan biayanya. Tingkat yang paling atas adalah yang paling mahal, tapi cepat. Semakin kebawah, biaya perbit menurun, sedangkan waktu aksesnya semakin bertambah (semakin lambat).
